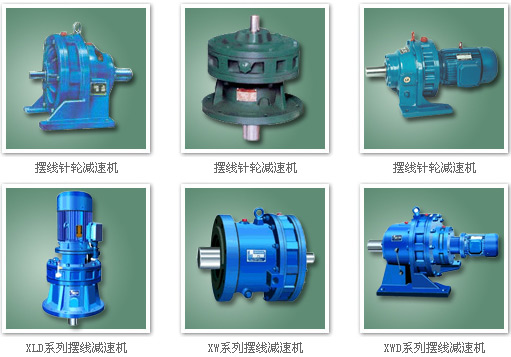

| 產品概述： |
| X/B擺線針輪減速機是依照少齒差行星傳動原理，擺線針齒嚙合實現減速的一種機械。該機分臥式、立式、雙軸型和直聯型等裝配方式，是冶金、礦山、建筑、化工、紡織、輕工業等行業的******設備。 |
| 結構與原理： |
| 擺線針輪減速機是一種應用行星式傳動原理，采用擺線針齒嚙合的新穎傳動裝置。擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成H機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，（為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套）。 當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廓曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為既有公轉又有自轉的平面運動，在輸入軸正轉周時，偏心套亦轉動一周，擺線輪于相反方向轉過一個齒從而得到減速，再借助W輸出機構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。 |
| 性能特點： |
| 1、擺線減速機減速比大，效率高：一級傳動減速比為9~87，雙級傳動減速比為 121～5133，多級組合可達數萬，且針齒嚙合系套式滾動摩擦， 嚙合表面無相對滑動，故一級減速效率達94%。 2、針輪減速機運轉平穩，噪音低：在運轉中同時接觸的齒對數多，重合度大，運轉平穩，過載能力強，振動和噪音低，各種規格的機型噪音小。 3、使用可靠，壽命長：因主要零件是采用高碳合金鋼淬火處理 （HRC58-62），再精磨而成，且擺線齒與針齒套嚙合傳遞至針齒形成滾動磨擦付，磨擦系數小，使嚙合區無相對滑動，磨損 極小，所以經久耐用。 4、結構緊湊，體積小：與同功率的其它減速機相比，重量體積 小1/3以上，由于是行星傳動，輸入軸和輸出軸在同一軸線上， 以獲得盡可能小的尺寸。 |
| 技術參數： |
| 功 率：0.37KW～55KW 轉 矩：150N·m～20000N·m 傳動比：單級：9-87 雙級：121-7569 三級：2057-658503 |
| 各系列單級機型號對照表： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 各系列單級機型號對照表： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 安裝要求： | |||||||||
| 1、在擺線減速機的輸出軸上加裝聯軸器、皮帶輪、鏈輪等聯結件時不允許采用直接捶擊方法，因該減速機的輸出軸結構不能承受軸向的捶擊力，可用軸端螺孔旋入螺釘壓入聯結件。 2、輸出軸及輸入軸的軸徑選用GB1568-79配合。 3、減速機上的吊環螺釘只限起吊減速機用。 4、在基礎上安裝減速機時，應校準減速機的安裝中心線標高，水平度及其相連部分的相關尺寸。校準裝動軸的同心度不應超過聯軸器所允許的范圍。 5、減速機校準時，可用鋼制墊塊或鑄鐵墊塊進行，墊塊在高度方面不超過三塊，也可用契鐵進行，但減速機校準后應換入平墊塊。 6、墊塊的配置應避免引起機體變形，應按基礎螺栓兩邊對稱排列，其相互距離能足夠使水漿在灌溉時自由流通。 7、水泥漿的灌溉應密實，不可有氣泡、空隙和其他缺陷。 |
|||||||||
| 使用條件： | |||||||||
| 1、擺線針輪減速機允許使用在連續工作制的場合，同時允許正、反兩個方向運轉。部分型號擺線針輪減速機只允許單方向旋轉。 2、輸入軸的轉速額定轉數為1500轉/分，在輸入功率大于18.5千瓦時建議采用960轉/分的6極電機配套使用。 3、臥式安裝擺線針輪減速機的工作位置均為水平位置。在安裝時水平傾斜角一般小于15°。在超過15°時應采用其他措施保證潤滑充足和防止漏油。 4、擺線針輪減速機的輸出軸不能受較大的軸向力和徑向力，在有較大軸向力和徑向力時須采取其他措施。 |
|||||||||
| 潤 滑： | |||||||||
| 1、臥式擺線減速機在正常情況下采用油池潤滑，油面高度保持在視油窗的中部即可，在工作條件惡劣，環境溫度處于高溫時可采用循環潤滑。 2、擺線針輪減速機在常溫下一般選用40#或50#機械油潤滑，為了提高減速機的性能、延長擺線針輪減速機的使用壽命，建議采用70#或90#極壓齒輪油，在高低溫情況下工作時也可應重新考慮潤滑油。 3、立式安裝行星擺線針輪減速機要嚴防油泵斷油，以避免減速機的部件損壞。 4、加油時可旋開機座上部的通氣帽即可加油。放油時旋開機座下部的放油塞，即可放出污油。該減速機出廠時內部無潤滑油。 5、第一次加油運轉100小時應更換新油，（并將內部污油沖干凈）以后再連續工作，每半年更換一次（8小時工作制），如果工作條件惡劣可適當縮短換油時間，實踐證明減速機的經常清洗和換油（如3-6個月）對于延長減速機的使用壽命有著重要作用。在使用過程中應經常補充潤滑油。 6、出廠的減速機已加潤滑油脂，每六個月更換一次。油脂采用二硫化鋁-2#或2L-2#鋰基潤滑油脂。 |
|||||||||

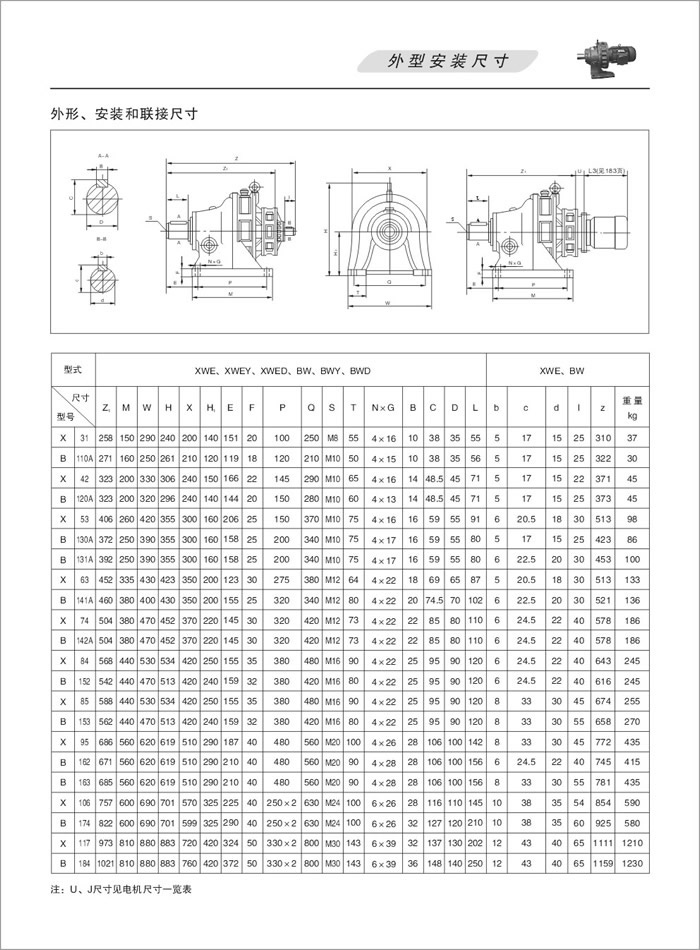

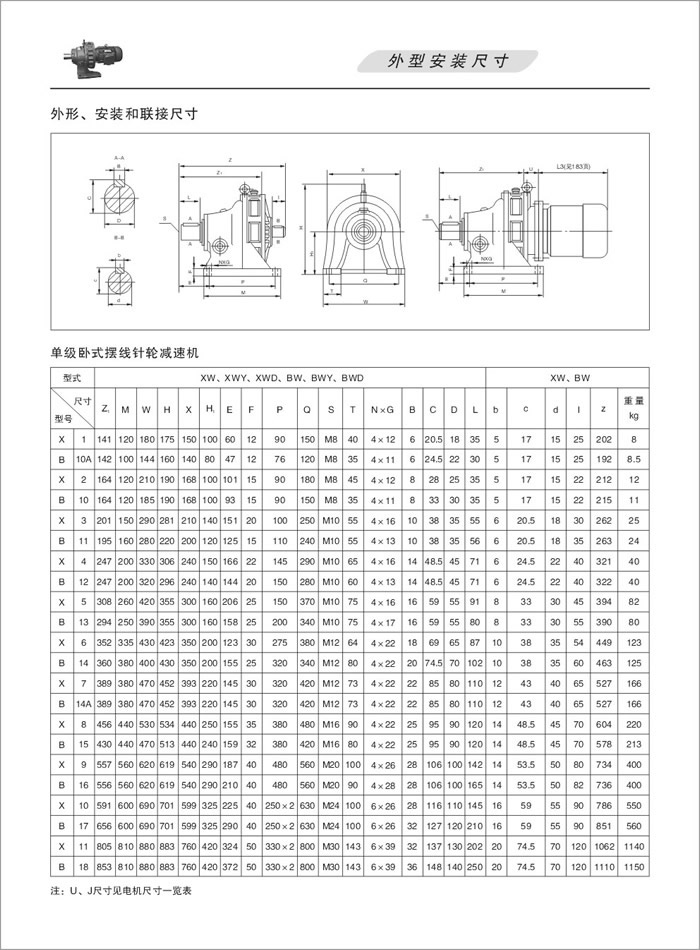

| 詳細選型參數及尺寸參數: | |||||||||
| 技術參數： | |||||||||
|
功 率：0.37KW～55KW
|
